قارن بين المضخات الطاردة المركزية الأفقية والرأسية من حيث التصميم والتركيب والصيانة وقيمة NPSH والتطبيقات. تعرّف على كيفية اختيار المضخة المناسبة لاحتياجاتك.

تُستخدم المضخات الطاردة المركزية الأفقية والرأسية على نطاق واسع في إمدادات المياه الصناعية، والري، وأنظمة التدفئة والتهوية وتكييف الهواء، وخدمات المباني. ورغم أن كليهما يعتمد على قوة الطرد المركزي لتحريك السوائل، إلا أنهما يختلفان في اتجاه المحور، ومساحة التركيب، وسهولة الوصول للصيانة، والتكوينات المتاحة.

يكمن الاختلاف الرئيسي بين المضخات الطاردة المركزية الأفقية والرأسية في اتجاه عمود الدوران وطريقة التركيب. ويعتمد الاختيار الأمثل على معدل التدفق، والضغط الكلي (الرأس الكلي)، وظروف السحب، والمساحة المتاحة، ومتطلبات التشغيل.

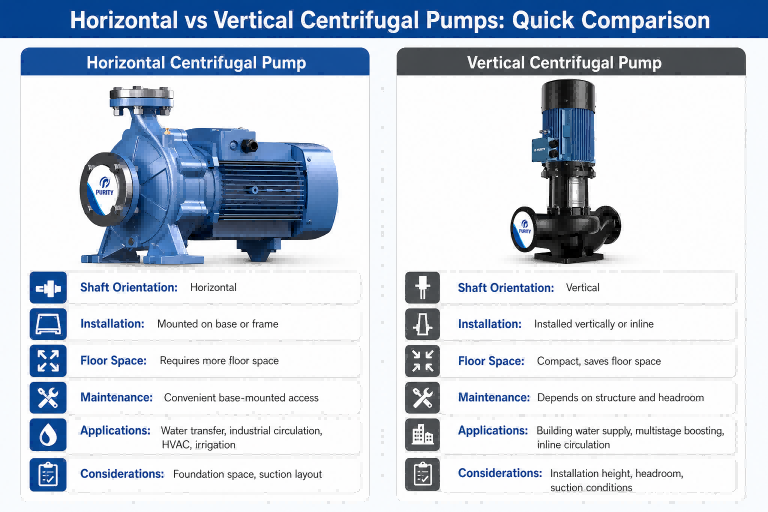

المضخات الطاردة المركزية الأفقية مقابل الرأسية: مقارنة سريعة

يعتمد الأداء الفعلي على تصميم المضخة المحدد وظروف التشغيل.

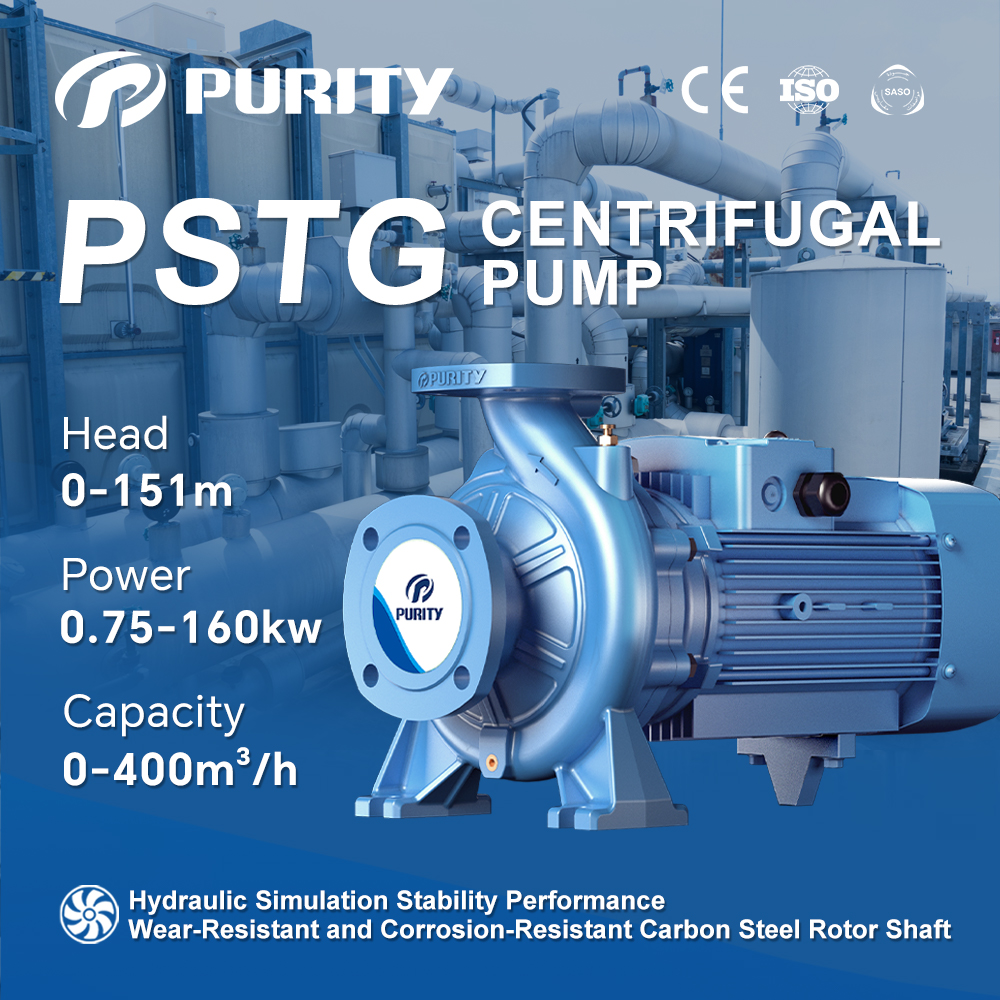

1. ما هي المضخة الطاردة المركزية الأفقية؟

تُستخدم هذه المضخات على نطاق واسع في عمليات نقل المياه الصناعية، والري، وأنظمة التبريد، وخدمات المباني.

المزايا الرئيسية:

(1) إمكانية الوصول بسهولة إلى العديد من المكونات لأغراض الصيانة.

(2) مجموعة واسعة من خيارات التدفق والضغط.

(3) تركيب مرن لأنظمة الأنابيب الصناعية.

ومع ذلك، قد تتطلب المضخات الأفقية مساحة أكبر على الأرض، وقاعدة مناسبة، ومساحة خالية كافية لأغراض الصيانة.

2. ما هي المضخة الطاردة المركزية الرأسية؟

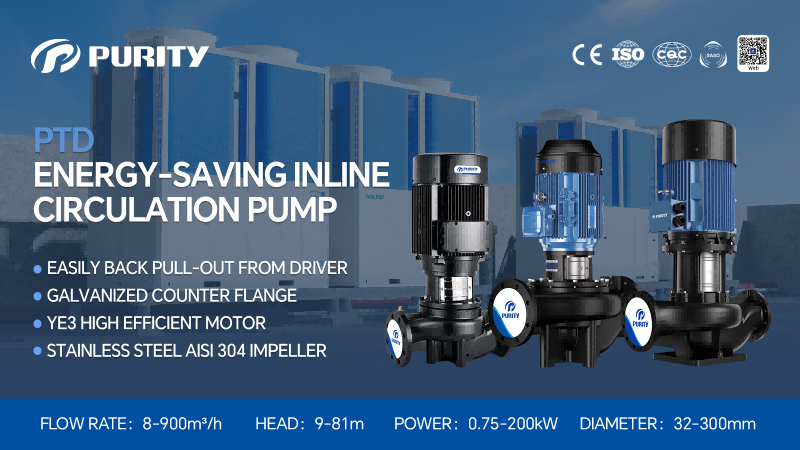

تتميز المضخة الطاردة المركزية العمودية بعمودها المرتب عمودياً. وتشمل التكوينات الشائعة المضخات الخطية العمودية والمضخات متعددة المراحل العمودية، وكل منها مصمم لتطبيقات مختلفة.

تُستخدم المضخات الرأسية غالباً في أنظمة إمداد المياه بالمباني، وتعزيز الضغط، وأنظمة التدوير الصناعية.

المزايا الرئيسية:

(2)إمكانية الدمج بسهولة في تمديدات الأنابيب الرأسية.

(3)خيارات مناسبة لتطبيقات رفع الضغط ذات الارتفاع الهيدروليكي العالي.

تتطلب بعض الطرازات مساحة إضافية فوقها (خلوص علوي) لأغراض التركيب والصيانة. وتعتمد إمكانية الوصول إليها على هيكل المضخة وتصميم التركيب.

3. اختلافات رئيسية تجدر مراعاتها

مساحة التركيب

تشغل المضخات الأفقية عادةً مساحة أرضية أكبر لأن المضخة والمحرك غالباً ما يكونان متجاورين. أما المضخات الرأسية الخطية ومتعددة المراحل، فقد تكون مناسبة للتركيبات الصغيرة، مع ضرورة مراعاة ارتفاع التركيب ومساحة الصيانة.

معدل التدفق والأداء الهيدروليكي

لا يحدد اتجاه المضخة وحده معدل التدفق أو الكفاءة؛ إذ يعتمد الأداء على تصميم المروحة (الدافع)، وسرعة المضخة، وقوة المحرك، وعدد المراحل، وظروف التشغيل.

تحقق دائمًا من منحنى الأداء الخاص بالشركة المصنعة للتأكد من أن المضخة تلبي متطلبات التدفق والضغط (الرفع).

صافي ضغط السحب الإيجابي (NPSH) وظروف السحب

يعد رأس الشفط الإيجابي الصافي (NPSH) مهمًا لمنع التجويف.

(1)NPSHa: قيمة NPSH المتاحة من النظام.

(2)NPSHr: قيمة NPSH المطلوبة من قِبل المضخة.

ينبغي أن تتجاوز قيمة NPSHa قيمة NPSHr بهامش مناسب. ولا يضمن توجيه المضخة وحده أداءً أفضل للشفط؛ بل يجب أيضًا تقييم درجة حرارة السائل، وفقدان الشفط، ومستوى السائل، وتصميم المضخة.

تكاليف الصيانة والتشغيل

توفر العديد من المضخات الأفقية المثبتة على قاعدة إمكانية الوصول بسهولة إلى المكونات الرئيسية. أما متطلبات الصيانة للمضخات الرأسية فتختلف باختلاف الطراز.

عند مقارنة الخيارات، ضع في اعتبارك تكاليف التركيب، واستهلاك الطاقة، وقطع الغيار، وأجور الصيانة، والعمر التشغيلي المتوقع؛ ولا تكتفِ بالنظر إلى سعر الشراء الأولي فقط.

4. كيفية اختيار المضخة الطاردة المركزية المناسبة

قبل اختيار مضخة، قيِّم العوامل التالية:

(1)معدل التدفق والضغط الكلي: يجب مواءمة المضخة مع المتطلبات الفعلية للنظام.

(2)ظروف السحب: تحقق من صافي ضغط السحب المتاح (NPSHa)، ومستوى السائل، ودرجة الحرارة، وفواقد الضغط في الأنابيب.

(3)مساحة التركيب: يجب مراعاة مساحة الأرضية، والأساسات، وتخطيط الأنابيب، والخلوص الرأسي (المساحة المتاحة فوق المعدات).

(4)خصائص المائع: تأكد من درجة الحرارة ومن توافق المواد.

(5)تكاليف الصيانة ودورة الحياة: قيِّم إمكانية الوصول بغرض الصيانة، واستهلاك الطاقة، والنفقات طويلة الأمد.

الخيار الأمثل هو المضخة التي تلبي متطلبات تشغيلك بشكل موثوق واقتصادي.

5. مضخات طرد مركزي أفقية ورأسية من شركة "بيوريتي" (Purity)

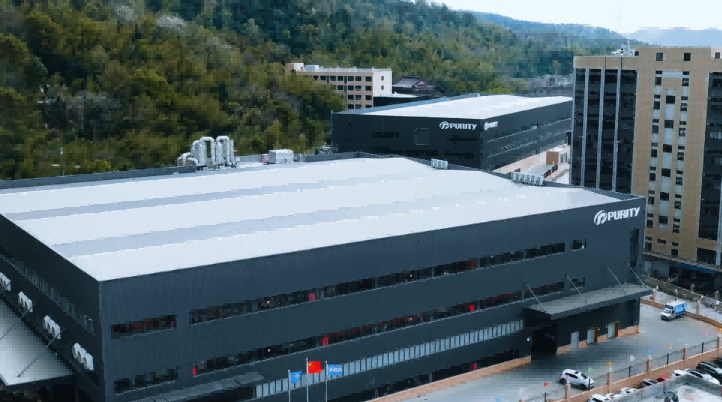

بفضل خبرة تزيد عن 16 عاماً في مجال التصنيع، توفر شركة "بيوريتي" (Purity) حلولاً للمضخات تلبي متطلبات متنوعة تتعلق بمعدلات التدفق، وارتفاع الضخ، وظروف التركيب. وتتمتع منتجاتها باعتمادات وشهادات متعددة -مثل CE وISO وSASO- مما يتيح لها تلبية احتياجات مختلف المشاريع والأسواق.

الأسئلة الشائعة

(1) هل تُعد المضخة الطاردة المركزية الأفقية أفضل من المضخة الرأسية؟

لا يُعدّ أيّ منهما أفضل بشكل مطلق؛ فالمضخات الأفقية قد تناسب التركيبات التي تتوفر فيها مساحة أرضية كافية، بينما يمكن أن تكون المضخات الرأسية مفيدة في الحالات التي تكون فيها المساحة الأرضية محدودة.

(2) هل تتطلب المضخات الرأسية دائمًا قيمة NPSH أقل؟

لا، تعتمد متطلبات NPSH على التصميم الهيدروليكي وظروف التشغيل. قارن قيمة NPSHa مع قيمة NPSHr المحددة من قبل الشركة المصنعة.

(3) كيف أختار المضخة الطاردة المركزية المناسبة؟

حدد معدل التدفق والضغط المطلوبين، ثم قيِّم ظروف السحب، وخصائص السائل، ومساحة التركيب، وتكاليف الصيانة. راجع منحنيات الأداء الخاصة بالشركة المصنعة قبل اختيار الطراز المناسب.
